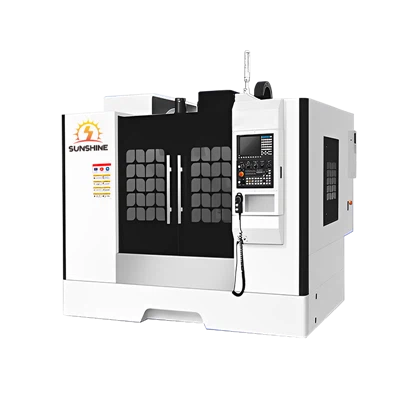

Vinnslumiðstöð borunar- og fræsingarvélar
Þessi vara er CNC vinnslubúnaður með mikilli nákvæmni með hlífðarhönnun af diskagerð. Það er hægt að nota fyrir margs konar vinnslutækni, þar á meðal mölun, borun, leturgröftur, leiðinlegt osfrv. Að auki er búnaðurinn búinn skilvirku sjálfvirknikerfi og nákvæmu eftirlitskerfi til að tryggja nákvæmni og skilvirkni í öllu vinnsluferlinu. .
Þessi búnaður notar háþróaða vinnslutækni og efni, svo sem hástyrk steypujárnsefni, hárnákvæmni malavinnslu osfrv., Til að gera hann með mikla höggþol, slitþol og stöðugleika. Á sama tíma samþykkir búnaðurinn einnig háþróaða CNC tækni, sem gerir það einfalt og þægilegt í notkun, skilvirkt og orkusparandi og getur mætt ýmsum þörfum fyrir mikla nákvæmni.
Þessi búnaður er mikið notaður í nákvæmnisvélum, bílaframleiðslu, geimferðaiðnaði, lækningatækjum og öðrum sviðum. Það hefur meiri vinnslu skilvirkni, meiri vinnslu nákvæmni og lengri endingartíma, sem færir viðskiptavinum hagnýtari ávinning.
Í stuttu máli er þessi búnaður CNC vinnslubúnaður með fullkomnum aðgerðum, stöðugri frammistöðu, auðveldri notkun, mikilli skilvirkni og orkusparnaði. Það er besti kosturinn þinn til að bæta framleiðslu skilvirkni og tryggja gæði vöru.
| Tæknilýsing | eining | VMC650 | VMC850 | VMC855 | VMC1050 | VMC1160 | VMC1370 | VMC1580 |
| Stærð borðs 工作台尺寸 |
mm | 900x400 | 1000X500 | 1000x550 | 1000x530 | 1200x600 | 1500x700 | 1700x800 |
| Tafla hámarksálag 工作台最大承重 |
kg | 350 | 500 | 500 | 600 | 1000 | 900 | 1500 |
| Ferð X/Y/Z ás X/Y/Z轴坐标行程 |
mm | 650x400x500 | 800x500x500 | 800x550x550 | 1000x500x600 | 1100x600x600 | 1300x700x700 | 1500x800x700 |
| Fjarlægð milli snælda miðju og súlu 主轴中心线至立柱正面导轨距离 |
mm | 476 | 552 | 590 | 580 | 650 | 752 | 871 |
| Fjarlægð milli snældahliðar og yfirborðs vinnuborðs 主轴端面至工作台上平面距离 |
mm | 100-600 | 120-670 | 120-670 | 140-740 | 120-720 | 150-850 | 150-900 |
| X/Y/Z Hámark. fóðurhraði X/Y/Z最大进给速度 |
mm/mín | 10000 | 10000 | 10000 | 10000 | 10000 | 8000 | 10000 |
| X/Y/Z Hámark. Hraðbraut X/Y/Z最大快移速度 |
m/mín | 32/32/30 | 32/32/30 | 32/32/30 | 32/32/24 | 32/32/30 | 20/20/15 | 20/20/16 |
| snúningshraði 主轴转速 |
t/mín | 8000 | 8000 | 8000 | 8000 | 8000 | 8000 | 8000 |
| snælda mjókka 主轴锥孔 |
gerð | BT40 | BT40 | BT40 | BT40 | BT40 | BT40 | BT50 |
| Snælda mótor afl 主轴电机功率 |
kW | 5.5/7.5 | 7.5/11 | 7.5/11 | 7.5/11 | 11/15 | 11/15 | 15/18 |
| X/Y/Z ás servó mótor afl X/Y/Z轴伺服电机功率 |
kW | 2.6/2.6/2.8 | 3.9/3.9/3.6 | 3.9/3.9/3.6 | 3.9/3.9/3.6 | 4/4/5 | 4/4/5 | 4.5/4.5/4.5 |
| X/Y/Z mótor tenging X/Y/Z电机连接方式 |
Beint 直联 |
Beint 直联 |
Beint 直联 |
Beint 直联 |
Beint 直接 |
Beint 直接 |
Beint 直接 |
|
| X/Y/Z Leiðbeiningargerð X/Y/Z导轨类型 |
Línujárnbraut 线轨 |
Línujárnbraut 线轨 |
Línujárnbraut 线轨 |
Línujárnbraut 线轨 |
þriðju línu 3线 |
Tvær línur og ein hörð lína 2线一硬 |
Tvær línur og ein hörð lína 2线一硬 |
|
| T rauf 工作台T型槽 |
mm | 3-18x125 | 5-18x90 | 5-18x90 | 5-18x90 | 5-18x100 | 5-18x145 | 5-22x145 |
| Endurtaktu staðsetningarnákvæmni 重复定位精度 |
mm | ±0.004 | ±0.004 | ±0.004 | ±0.004 | ±0.005 | ±0.005 | ±0.005 |
| Verkfæratímarit 刀库形式 |
Hattargerð/diskagerð 斗笠式/圆盘式 |
Hattargerð/diskagerð 斗笠式/圆盘式 |
tegund disks 圆盘式 |
tegund disks 圆盘式 |
tegund disks 圆盘式 |
tegund disks 圆盘式 |
tegund disks 圆盘式 |
|
| Getu verkfæra 刀库容量 |
16T/16T | 24T | 24T | 24T | 24T | 24T | 24T | |
| Hámarksþyngd verkfæra 最大刀具重量 |
kg | 7 | 8 | 8 | 8 | 8 | 8 | 15 |
| Hámark lengd verkfæra 最大刀具长度 |
mm | 250/300 | 250/300 | 300 | 250/300 | 300 | 300 | 300 |
| Rafmagnsgeta 电气总容量 |
kVA | 10 | 15 | 15 | 15 | 18 | 22 | 30 |
| Vélarmál (LxBxH) 机床尺寸(长x宽x高) |
mm | 2300x2000x2300 | 2600x2380x2700 | 2600x2380x2700 | 3200x2420x2400 | 3100x2490x2380 | 3600x3000x2700 | 4260x3545x3200 |
| Nettó. þyngd (um það bil) 机床重量(约) |
kg | 4500 | 5000 | 5000 | 6000 | 7000 | 11000 | 12000 |
